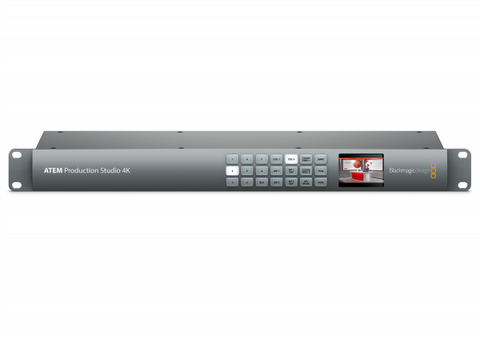

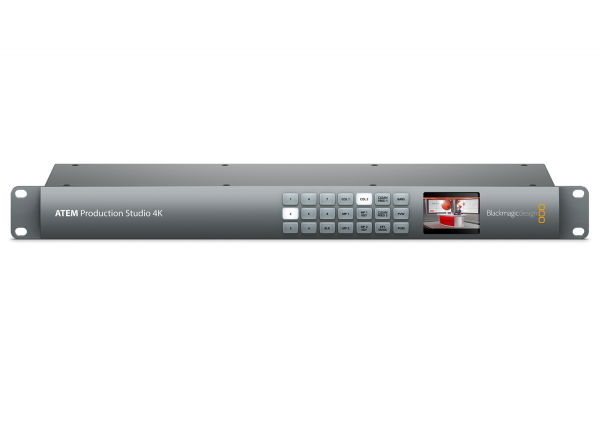

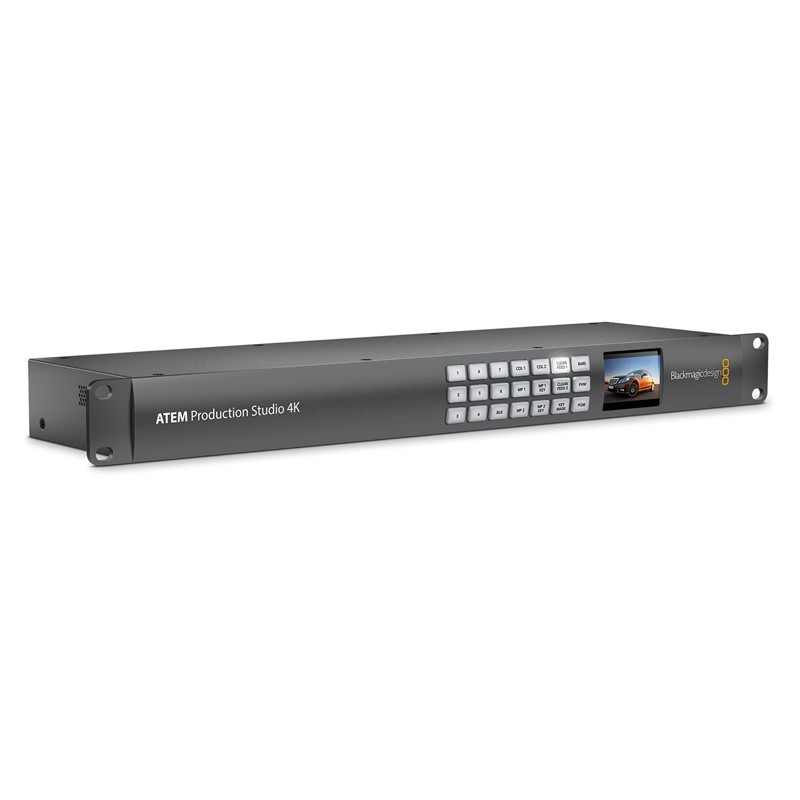

LOCATION - Mélangeur vidéo BlackMagic Design ATEM Production Studio 4K

Mélangeur numérique 4K

Avec quatre entrées 6G-SDI et quatre entrées HDMI
Possibilité de connecter un maximum de 8 caméras vidéo SD, HD ou Ultra HD 4K, des enregistreurs à disque dur ou des ordinateurs
Keyer Upstream : 1 pour les clés chroma, linéaire et Luma
Keyer chroma : 1
Keyer linéaire/Luma : 3
Nombre total de couches : 4
Générateurs de motifs : 3
Générateurs de couleurs : 2
Moniteur LCD intégré pour la vidéo et 42 touches LED pour la commutation AUX
Résolution d'écran d'au moins 1366 x 768
Nombre de fenêtres : 1 x 10
Fenêtres de routing : 8
Tally : lumière rouge pour le programme et lumière verte pour l'affichage de l'aperçu
Lecteurs multimédia : 2
Capacité du pool multimédia pour les images fixes : 20 avec remplissage et touche
Formats des images fixes du pool multimédia : PNG, TGA, BMP, GIF, JPEG et TIFF
Systèmes d'exploitation compatibles : Mac Mojave 10.14, Mac Catalina 10.15 ou supérieur / Windows 8.1 et 10

Connexions :

Total des entrées vidéo : 8
Total des sorties vidéo : 6
Débits SDI : 270 Mbit, 1,5 G, 3 G, 6 G
Total des entrées audio : 2x XLR, 2x RCA
Total des sorties audio : 2 sorties programme XLR
Entrées vidéo SDI : 4 x 10 bits, commutables entre SD/HD/Ultra HD 4K, 2 canaux audio intégrés
Entrées vidéo HDMI : 4 HDMI type A, commutables entre 10 bits SD/HD/Ultra HD 4K avec 2 canaux audio intégrés
Sorties audio SDI : 2 canaux intégrés à la sortie SDI
Entrée de référence : tri-synchro ou black burst
Entrées vidéo avec resynchronisation : sur les 8 entrées
Sorties programme SDI : 1 x 10 bit SD/HD/Ultra HD 4K, commutable
Sorties programme HDMI : 1 HDMI type A, 10 bits SD/HD/Ultra HD 4K, commutable
Sorties programme SDI (conversion descendante) : 1x 10 bit HD (Ultra HD 4K vers HD)
Sorties auxiliaires SDI : 1
Nombre de vues multiples : 1
Sorties multivues SDI : 1
Sorties multivues HDMI : 1
Connexion du panneau de contrôle : Ethernet supporté 10/100/1000 BaseT - Permet une connexion directe entre la console et le boîtier ou via le réseau

Normes :

Normes vidéo SD : 525i/59.94 NTSC - 625i/50 PAL
Normes vidéo HD : 720p/50 ; 720p/59.94 1080p/23.98 ; 1080p/24 ; 1080p/25 ; 1080p/29.97 ; 1080p/50 ; 1080p/59.94 1080i/50 ; 1080i/59.94
Normes vidéo Ultra HD : 2160p/23.98 ; 2160p/24 ; 2160p/25 ; 2160p/29.97
Conformité SDI : SMPTE 259M, SMPTE 292M, SMPTE 424M
Fréquence d'échantillonnage vidéo : 4:2:2
Précision des couleurs : 10 bits
Espace couleur : REC 601, REC 709
Résolutions d'entrée HDMI pour les ordinateurs : 720 x 480i 59,97 Hz / 720 x 576i 50 Hz / 1280 x 720 59,94 Hz / 1280 x 720 50 Hz / 1920 x 1080 59,94 Hz / 1920 x 1080 50 Hz / 3840 x 2160 23,98 Hz / 3840 x 2160 24 Hz / 3840 x 2160 25 Hz / 3840 x 2160 29,97 Hz
Conversion de l'espace couleur : matérielle en temps réel
Délai de traitement : 1 ligne
Mélangeur audio : 10 entrées x 2 mélangeurs de canaux sélectionnables avec on/off/suivi audio, mesure du niveau vidéo et du niveau de crête
Contrôle du gain principal
Les sorties analogiques peuvent être utilisées pour un monitoring séparé
Conversion descendante 4K vers HD : Programme x 1 : Alimentation : 1 alimentation intégrée 100 - 240 V CA (cordon d'alimentation IEC non inclus)
Consommation : 60 Watt
Dimensions : 482 (19") x 44 (1U) x 147 mm
Poids : 1,7 kg
